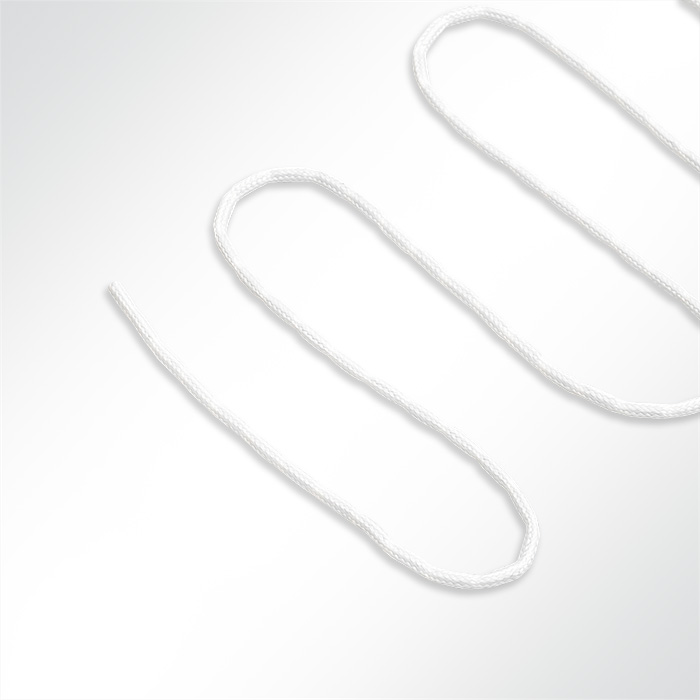

Beschwerungsbänder
Alle Produkte
Schall-Absorber Schaum aus Basotect
Farbige Akustikschaumstoffe
Akustik Deckenpaneel
Akustikbild mit Wunschmotiv
Akustikbilder
Akustik Wandpaneel
Akustik Trennwand
Akustikpinnwand
Akustik Tischtrennwand
Akustik Raum in Raum
Akustik Lampe
Zubehör Raumakustik-Elemente
PE Schaum Platten
PET Akustik Absorber
Akustik Baffeln
Schweiz
wie können wir dir weiterhelfen? Chat starten
Haken, Karabinerhaken und Planenhaken kaufen
Haken, Karabinerhaken und Planenhaken kaufen: Bei Planenscout finden Sie Ausführungen aus Edelstahl, verzinktem oder vernickeltem Stahl und Kunststoff. Wählen Sie passende Verbindungen für Planen, Ösen, Expanderseile und Gurtbänder nach Bauform und Anschlussmaßen.
Vergleichen Sie Planenhaken und Seilhaken, Karabinerhaken und Haken für Gurtbänder. Die Auswahlhilfe erklärt, welche Öffnungsweiten, Seilaufnahmen und Montageabmessungen für Ihre Verbindung entscheidend sind.
Planenbefestigung · Seilanschlüsse · Karabiner · Gurthaken
Welcher Haken passt zu Ihrer Verbindung?
Unterscheiden Sie fest montierte Planenhaken, lösbare Verbinder und Haken mit Seil- oder Gurtaufnahme. Diese Bauformen erfüllen unterschiedliche Aufgaben. Für die Auswahl zählen die vorgesehenen Anschlüsse, die Zugrichtung und die Maße der konkreten Ausführung.
Planenhaken, Doppelhaken und Spiralhaken
Für Ösen, Schlaufen und Expanderseile vergleichen Sie offene oder geschlossene Aufnahmen sowie fest montierte und frei eingesetzte Haken.
Planen- und Seilhaken vergleichenKarabinerhaken und Simplexhaken
Für häufiges Ein- und Aushängen wählen Sie eine passende Schnapperöffnung. Ring, Öse oder Seilanschluss müssen innerhalb der vorgesehenen Aufnahme liegen.
Karabinerhaken vergleichenDraht-, Flach- und Frachthaken
Bei Haken für Gurtbänder sind Gurtaufnahme und gegenüberliegender Anschlagpunkt entscheidend. Wählen Sie die Bauform passend zur vollständigen Verbindung.
Haken für Gurtbänder ansehenPlanenhaken und Haken für Expanderseile vergleichen
Fest montierte Planenhaken schaffen einen Anschluss an Rahmen, Bordwand oder einer geeigneten Montagefläche. Doppelhaken und Spiralhaken werden dagegen passend zur jeweiligen Seil- und Schlaufenverbindung ausgewählt.
| Hakenform | Maße oder Seilzuordnung | Auswahlhinweis |
|---|---|---|
| Offener Kunststoff-Planenhaken | Länge × Breite: 60 × 19,5; 60 × 22 oder 63 × 20 mm | Für eine von außen zugängliche Hakenaufnahme. Öffnung, Montage und vorgesehenen Seilverlauf prüfen. |
| Geschlossener Kunststoff-Planenhaken | 63 × 20 mm; für Seile von 4 bis 12 mm angeboten | Das Seil wird durch die geschlossene Aufnahme geführt. Den Einfädelweg vor der Montage berücksichtigen. |
| Zweiloch-Kombi- und Ringhaken | Beispiele Länge × Breite: 45 × 38; 47 × 39; 55 × 45; 55 × 47 oder 57 × 49 mm | Je nach Bauform mit offener Aufnahme und zusätzlichem Ring. Ringöffnung und Lochbild für die gewählte Ausführung abgleichen. |
| Kunststoff-Dreilochhaken | Länge × Breite: 60 × 35 mm | Montage über drei Befestigungsstellen. Die Hakenöffnung und die vorgesehene Auflage prüfen. |
| Offener Kunststoff-Doppelhaken | Symmetrisches Beispiel: 50 × 20 mm. Asymmetrische Beispiele: 41 × 25 oder 41 × 37 mm. Die beschriebenen Ausführungen sind für 6- und 8-mm-Expanderseile vorgesehen. | Symmetrische oder asymmetrische Form passend zur Seilführung und zum verfügbaren Platz wählen. |
| Einseitig geschlossener Doppelhaken | 41 × 39 mm; für 6- und 8-mm-Expanderseile beschrieben | Eine Seite bleibt in der vorgesehenen Verbindung geführt. Anschluss und Einfädelweg berücksichtigen. |
| Doppelhaken für Schlauchbootabdeckungen | 41 × 36 mm; für 6- und 8-mm-Expanderseile beschrieben | Offene Kunststoffausführung für die passende Abdeckungsbefestigung. Form und Kontaktfläche mit dem Aufbau abgleichen. |
| Spiralhaken für Expanderseil | Ausführungen für 6, 8 oder 10 mm Seil, abhängig von der Variante | Verzinkte und kunststoffbeschichtete Varianten. Spiralaufnahme und Seildurchmesser gemeinsam auswählen. |
| Kunststoff-Planen-/Zurrhaken | Länge × Breite: 39 × 18 mm | Kompakte offene Hakenform. Montagefläche, Öffnung und vorhandene Anschlüsse prüfen. |
| Metall-Befestigungs- und Abspannhaken | Beispiele Länge × Breite: 72 × 20 beziehungsweise 59 × 21 mm | Verzinkte Ausführungen für festgelegte Montagepunkte. Lochbild und Belastungsrichtung berücksichtigen. |
Länge und Breite beschreiben das Bauteil. Sie sind von der freien Hakenöffnung und dem passenden Seildurchmesser zu unterscheiden. Verwenden Sie für die Zuordnung die jeweilige Maßzeichnung.
Passende Meterware finden Sie unter Gummiseil und Expanderseil. Für bereits konfektionierte elastische Verbindungen vergleichen Sie Spanngummis und Planenspanner.
Karabinerhaken aus Edelstahl, verzinktem Stahl und Kunststoff
Bei einem Karabinerhaken zählt die tatsächlich nutzbare Öffnung. Prüfen Sie, ob sich Schnapper oder Sicherung am vorgesehenen Anschluss vollständig schließen lassen. Die Gesamtlänge des Karabiners allein genügt dafür nicht.
| Ausführung | Material und Größenbeispiel | Worauf Sie achten sollten |
|---|---|---|
| Normalkarabiner / Feuerwehrkarabiner aus Edelstahl | Als V4A / AISI 316 angeboten; Größenbeispiel 4 × 40 mm | Federunterstützter Schnapper. Materialstärke, Länge und Öffnungsmaße getrennt vergleichen. |
| Normalkarabiner / Feuerwehrkarabiner aus Stahl | Verzinkter Stahl; Größenbeispiel 4 × 40 mm | Anschluss und Schnapperöffnung anhand der gewählten Variante prüfen. |
| Karabinerhaken mit Ring | Edelstahl; Längen 40, 50, 60, 70, 80, 90 oder 100 mm | Ringanschluss und Hakenöffnung erfüllen unterschiedliche Aufgaben. Beide Aufnahmen mit den vorgesehenen Verbindungsteilen abgleichen. |
| Simplexhaken | Vernickelter Stahl; Größenbeispiel mit 40 mm Länge | Form und freie Öffnung passend zu Öse, Ring oder Seilanschluss auswählen. |
| Kunststoff-Karabiner für Expanderseil | Für 6-mm-Expander- und Planenseil beschrieben | Seilaufnahme und Verschlussmechanismus entsprechend der Ausführung verwenden. |
| Kunststoff-Karabiner mit Sicherung | Ausführung mit 50 mm Länge | Freie Öffnung, Gegenanschluss und vollständiges Schließen der Sicherung prüfen. |
Bezeichnung und Verwendung unterscheiden: Der Name „Feuerwehrkarabiner“ ist keine Freigabe zum Klettern, zur Personensicherung oder zum Heben von Lasten. Für solche Anwendungen sind ausdrücklich dafür vorgesehene Verbindungselemente erforderlich.
S-Haken: offen, einseitig geschlossen oder gedreht
Symmetrische S-Haken
Beidseitig offene Haken ermöglichen das Einhängen an beiden Enden. Angeboten werden unter anderem verzinkte Ausführungen mit 34, 40, 45 oder 55 mm Länge.
Gedrehte und asymmetrische Formen
Unterschiedliche Öffnungen und die räumliche Ausrichtung müssen zu den Anschlüssen passen. Größenbeispiele sind 43 mm Länge bei der symmetrisch gedrehten und 50 mm bei der asymmetrisch gedrehten Ausführung.
Geschlossene und beschichtete Ausführungen
Eine einseitig geschlossene Form hält einen Anschluss in der vorgesehenen Aufnahme. Im Sortiment finden Sie außerdem einen PVC-beschichteten S-Haken mit 105 mm Länge sowie eine Nirosta-Ausführung mit unterschiedlich großen Öffnungen.
Wählen Sie S-Haken anhand der Geometrie und der produktbezogenen Verwendungsangaben. Aus der offenen oder geschlossenen Form allein lässt sich keine zulässige Belastung ableiten.
Drahthaken, Flachhaken und Frachthaken für Gurtbänder
Haken für Gurtbänder besitzen eine dafür vorgesehene Aufnahme. Vergleichen Sie Gurtbreite, Durchlass und Anschlagform. Außenbreite und passende Gurtbreite können unterschiedliche Maße sein.
| Hakenform | Größen und Ausführungen | Auswahlhinweis |
|---|---|---|
| Drahthaken mit Gurtdurchlass | Beispiel für Gurtband bis 25 mm; Außenbreite 33 mm | Verzinkte Ausführung. Gurtdurchlass und Außenmaß getrennt betrachten. |
| Einfache und doppelte Drahthaken | Je nach Baureihe Bestellbreiten von 25, 35, 50 oder 75 mm; auch beschichtete Ausführungen | Die Zuordnung zur Gurtbreite anhand der konkreten Ausführung prüfen. |
| Drahthaken mit Sicherung | Beschriebene Ausführung für Gurtband bis 50 mm | Anschlagpunkt und Bewegungsraum der Sicherung berücksichtigen. |
| Flachhaken | Ausführungen für Gurtband bis 50 mm; verzinkter Stahl oder Edelstahl | Form der Einhängekante und Gurtaufnahme mit der Einbausituation abgleichen. |
| Flache und runde Dreieckshaken | Ausführungen mit 50 mm Bestellbreite | Querschnitt, Aufnahme und Anschlussgeometrie passend zur Verbindung auswählen. |
| Fracht-, Transport- und Karabinerhaken mit Gurtaufnahme | Beschriebene Ausführungen für Gurtband bis 50 mm; teilweise mit Sicherung oder gedrehter Form | Gegenanschluss und vorgesehene Belastungsrichtung müssen zur jeweiligen Bauform passen. |
| Klauenhaken | Unter anderem als Ausführung für Gurtband bis 35 mm beschrieben | Gurtaufnahme, Klauengeometrie und Maße der gewählten Variante gemeinsam prüfen. |
| Tendex-Haken / Schienenanker | Beschriebene Ausführung für Gurtband bis 50 mm | Die Ankergeometrie muss zur vorgesehenen Schiene passen. Eine allgemeine Kompatibilität mit beliebigen Schienen besteht nicht. |
Passende Bandmaterialien vergleichen Sie unter Gurtband als Meterware. Für fertig zusammengestellte Zurrmittel finden Sie Zurrgurte und Ratschen. Ein einzelner Haken beschreibt noch keine zugelassene Belastung einer daraus hergestellten Gesamtverbindung.
Einhängehaken für Laufschienenroller passend zuordnen
Für den Anschluss an einen geeigneten Laufschienenroller wird ein Einhängehaken mit 50 mm Länge angeboten. Die gezeigte Ausführung besitzt eine Materialstärke von 4 mm. Prüfen Sie die Aufnahme am Roller und den Anschluss an der textilen Fläche anhand der konkreten Bauteile.
Informationen zu den Schienen und den jeweils zugehörigen Komponenten finden Sie unter Laufschienen. Die Belastbarkeit der Konstruktion richtet sich nach Schiene, Roller, Haken und Befestigung gemeinsam.
Welche Größe passt? Öffnungsweite, Aufnahme und Montage prüfen
- Verbindungsart festlegen: Soll der Haken fest montiert werden, zwei Teile lösbar verbinden oder ein Seilende aufnehmen?
- Gegenanschluss ausmessen: Erfassen Sie Ösenöffnung, Ringstärke, Seildurchmesser oder die Form des Anschlagpunkts.
- Freie Öffnung prüfen: Der Anschluss muss durch die vorgesehene Öffnung passen. Bei einem Karabiner muss sich der Verschluss anschließend vollständig schließen lassen.
- Maße richtig zuordnen: Gesamtlänge, Drahtstärke, Innenmaß und Gurtaufnahme getrennt vergleichen. Die Maßbuchstaben gelten jeweils für die konkrete Zeichnung.
- Montage und Zugrichtung abstimmen: Bei Planenhaken zählen Lochbild, Auflagefläche und Befestigung am Untergrund. Vermeiden Sie eine Einbausituation, die den Haken seitlich verkantet oder aufbiegt.
- Verwendungsangaben berücksichtigen: Prüfen Sie Material, vorgesehene Beanspruchung und die Bedeutung angegebener Belastungswerte. Berücksichtigen Sie dabei alle Teile der Verbindung.
Material auswählen: Edelstahl, Stahl und Kunststoff
Edelstahl und Nirosta
Im Sortiment finden Sie unter anderem Edelstahl-Karabiner, S-Haken und Flachhaken. Einige Karabiner sind ausdrücklich als V4A / AISI 316 ausgewiesen. Übertragen Sie diese Werkstoffangabe nicht auf andere Edelstahl-Ausführungen.
Verzinkter Stahl
Verzinkte Ausführungen gibt es bei Planenhaken, S-Haken und zahlreichen Gurthaken. Berücksichtigen Sie die Einsatzumgebung und prüfen Sie die Oberfläche auf Beschädigung und Korrosion.
Vernickelter Stahl
Die angebotenen Simplexhaken bestehen aus vernickeltem Stahl. Vernickelt bezeichnet die Oberfläche. Vergleichen Sie zusätzlich Bauform, Anschlussmaße und die Angaben zur vorgesehenen Verwendung.
Kunststoff und beschichtete Haken
Kunststoff-Planenhaken und Kunststoff-Karabiner unterscheiden sich von Metallhaken mit Kunststoffbeschichtung. Bei beschichteten Ausführungen bleiben Grundkörper und Beschichtung getrennte Bestandteile.
Haken montieren, bedienen und kontrollieren
- Montagefläche prüfen: Untergrund, Befestigungsmittel und Lochbild müssen zum montierten Planenhaken passen.
- Anschluss vollständig einsetzen: Der Gegenanschluss soll in der vorgesehenen Aufnahme liegen. Schnapper oder Sicherung dürfen nicht durch ein zu großes Gegenstück offengehalten werden.
- Kontaktstellen kontrollieren: Prüfen Sie auf scharfe Kanten und Scheuerstellen an Haken, Ösen, Seilen und Planenrand.
- Vor dem Öffnen entlasten: Lösen Sie eine gespannte Verbindung kontrolliert. Berücksichtigen Sie bei elastischen Seilen und Spanngummis das mögliche Zurückschnellen.
- Beschädigte Teile ersetzen: Prüfen Sie auf Verformungen, Risse, beschädigte Oberflächen und schwergängige Verschlüsse. Kontrollieren Sie auch die verbundenen Bauteile.
Die gesamte Verbindung zählt: Ein größerer Haken allein behebt keine ungeeignete Montage oder einen beschädigten Planenrand. Stimmen Sie Befestigungspunkte, Material, Anschlüsse und Zugrichtung auf die Konstruktion ab.
Haken für Anhängerplanen, Abdeckungen und Persenninge
Anhänger und LKW-Plane
Vergleichen Sie vorhandene Ösen, Bordwandanschlüsse und Seilführungen. Für Planenmaterial und Randaufbau unterstützt Sie die Seite LKW-Plane und PVC-Plane.
Abdeckplane und Schutzplane
Wählen Sie die Haken passend zur Befestigung am Rahmen oder Untergrund und zur gewünschten Bedienung. Weitere Planungshinweise bietet Abdeckplane und Schutzplane.
Boot und Persenning
Stimmen Sie Material, Anschlussform und Montage auf die vorhandene Bootsabdeckung ab. Die Materialauswahl ergänzt Bootsplane und Persenningstoff.
Passende Ösen, Seile und Befestigungsteile ergänzen
Vergleichen Sie Planenösen nach Form und Öffnung. Für elastische Verbindungen finden Sie Gummiseil und Expanderseil sowie Spanngummis und Planenspanner. Ergänzende Haltepunkte und Seilführungen zeigt die Auswahl Rundknöpfe, Persenningknöpfe und Leitösen.
Häufige Fragen zu Haken und Karabinerhaken
Welcher Haken passt zu einer Plane mit Ösen?
Vergleichen Sie die freie Ösenöffnung mit der Hakenstärke und der nutzbaren Hakenöffnung. Bei Karabinern muss sich der Verschluss vollständig schließen lassen. Bei fest montierten Planenhaken sind zusätzlich Montagefläche und Zugrichtung entscheidend.
Welche Maße sind bei einem Karabinerhaken wichtig?
Wichtig sind Gesamtlänge, Materialstärke, nutzbare Öffnung und die Aufnahme des Gegenanschlusses. Die verschiedenen Maße erfüllen unterschiedliche Aufgaben. Verwenden Sie für ihre Zuordnung die Maßzeichnung der gewählten Ausführung.
Welcher Spiralhaken passt zu meinem Expanderseil?
Wählen Sie die ausdrücklich für den Seildurchmesser angebotene Ausführung. Im Sortiment finden Sie Spiralhaken für 6, 8 oder 10 mm Seil, abhängig von der Variante. Beachten Sie außerdem die vorgesehene Verarbeitung der Seilaufnahme.
Ist die Bestellbreite eines Gurthakens immer die passende Gurtbreite?
Die Breitenangabe kann sich je nach Ausführung auf die Gurtaufnahme oder ein anderes Bauteilmaß beziehen. Prüfen Sie die ausdrücklich genannte Gurtzuordnung und die Maßzeichnung. Außenbreite und freier Gurtdurchlass müssen nicht gleich sein.
Sind alle Edelstahl-Karabiner aus V4A?
Die konkrete Werkstoffangabe gilt für die jeweilige Ausführung. Im Sortiment werden Normalkarabiner als V4A / AISI 316 angeboten. Bei anderen Teilen steht Edelstahl oder Nirosta. Verwenden Sie für besondere Materialanforderungen die Angaben des gewählten Bauteils.
Kann ich Feuerwehrkarabiner zum Klettern oder zur Personensicherung verwenden?
Die Produktbezeichnung allein erlaubt diese Verwendung nicht. Die angebotenen Normalkarabiner werden in ihrer Beschreibung für Sicherheitsvorrichtungen ausgeschlossen. Für Klettern, Personensicherung oder Hebeanwendungen benötigen Sie ausdrücklich dafür vorgesehene Verbindungselemente.
Was unterscheidet Bruchlast und zulässige Arbeitslast?
Eine Bruchlast beschreibt eine Versagensgrenze unter bestimmten Prüfbedingungen. Die zulässige Arbeitsbelastung beschreibt die vorgesehene Belastung im Gebrauch. Übertragen Sie einen Kennwert nicht auf andere Lastarten oder auf die vollständige Verbindung aus Haken, Seil und Befestigung.
Welcher Haken passt zu einem Laufschienenroller?
Dafür wird ein eigener Einhängehaken angeboten. Prüfen Sie dessen Form und Maße mit der Aufnahme des konkreten Rollers. Die Seite Laufschienen unterstützt die Zuordnung von Schienen und Komponenten.
Wofür ist eine Kunststoffbeschichtung am Haken gedacht?
Eine Beschichtung verändert die Kontaktfläche zwischen Haken und angeschlossenem Bauteil. Sie kann bei der Auswahl für empfindliche Oberflächen relevant sein. Grundkörper, Abmessungen und Verwendungsangaben des Hakens müssen weiterhin zur Verbindung passen.
Wie viele Haken brauche ich an einer Planenkante?
Dafür gibt es keinen allgemein passenden Abstand. Anzahl und Lage richten sich nach Planenfläche, Randaufbau, Befestigungspunkten und Beanspruchung. Berücksichtigen Sie auch die Montage der Halter und die vollständige Konstruktion.
