Montageanleitung
Planenscout Akustikbild mit Wunschmotiv
Akustikbildes mit Ihrem persönlichen Wunschmotiv
Montageanleitung
Planenscout Akustikbild mit Wunschmotiv
Packungsinhalt

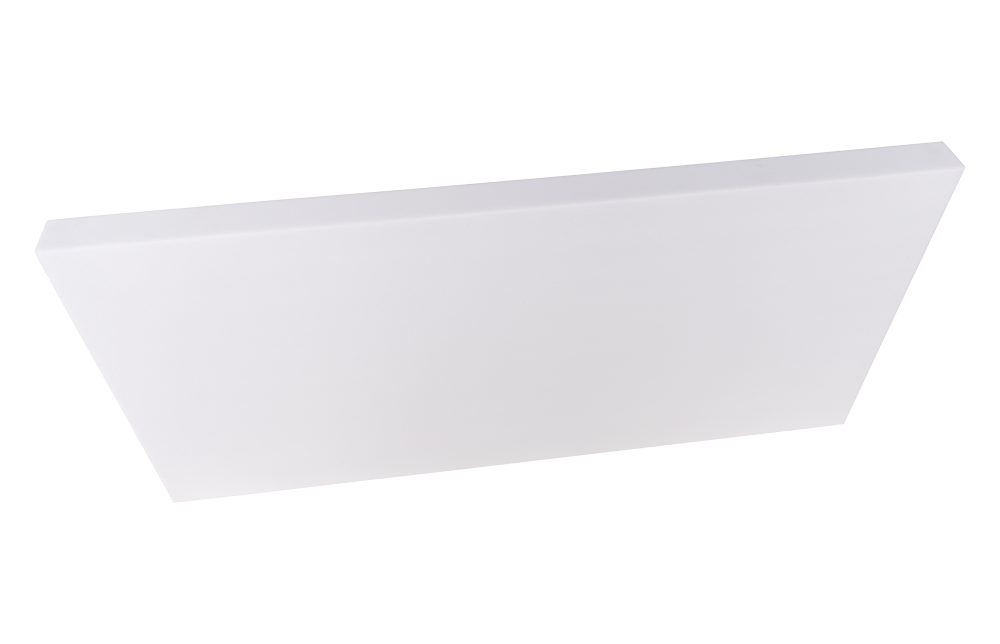

Schallabsorber (Anzahl optional je nach Rahmengröße)

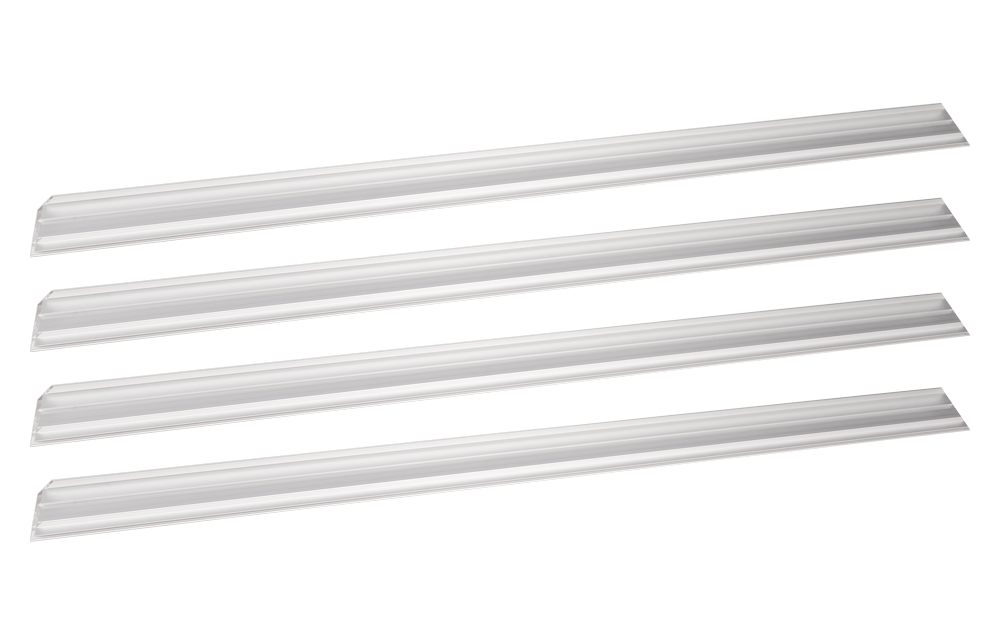

4x Profilschiene

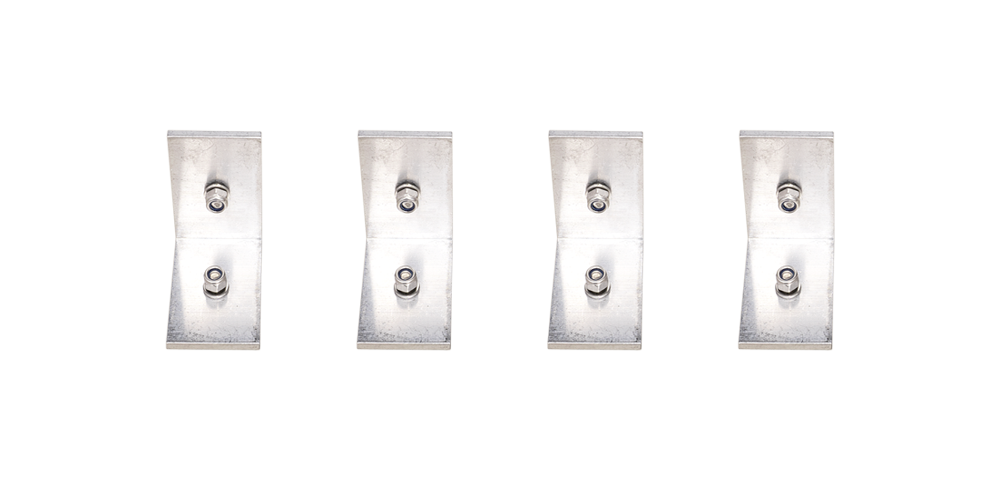

4x Eckwinkel mit Schraube, Unterlegscheibe und Mutter

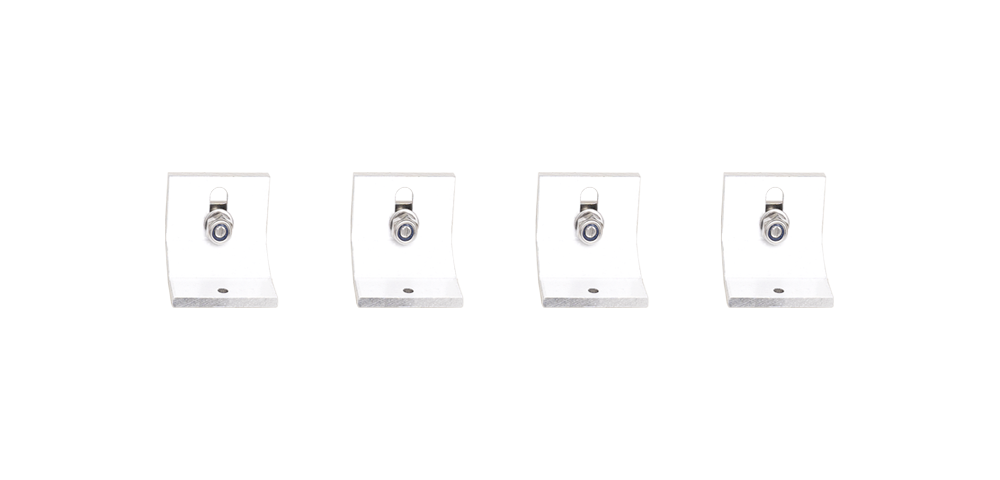

4x Wandwinkel mit Schraube, Unterlegscheibe und Mutter
Textildruck mit umlaufendem Flachkeder
Hinweise zur Montage
Für die Montage werden eine Bohrmaschine, passende Dübel und Schrauben, Hammer, Schraubenschlüssel, ein Cuttermesser und eine saubere sowie weiche Unterlage benötigt.

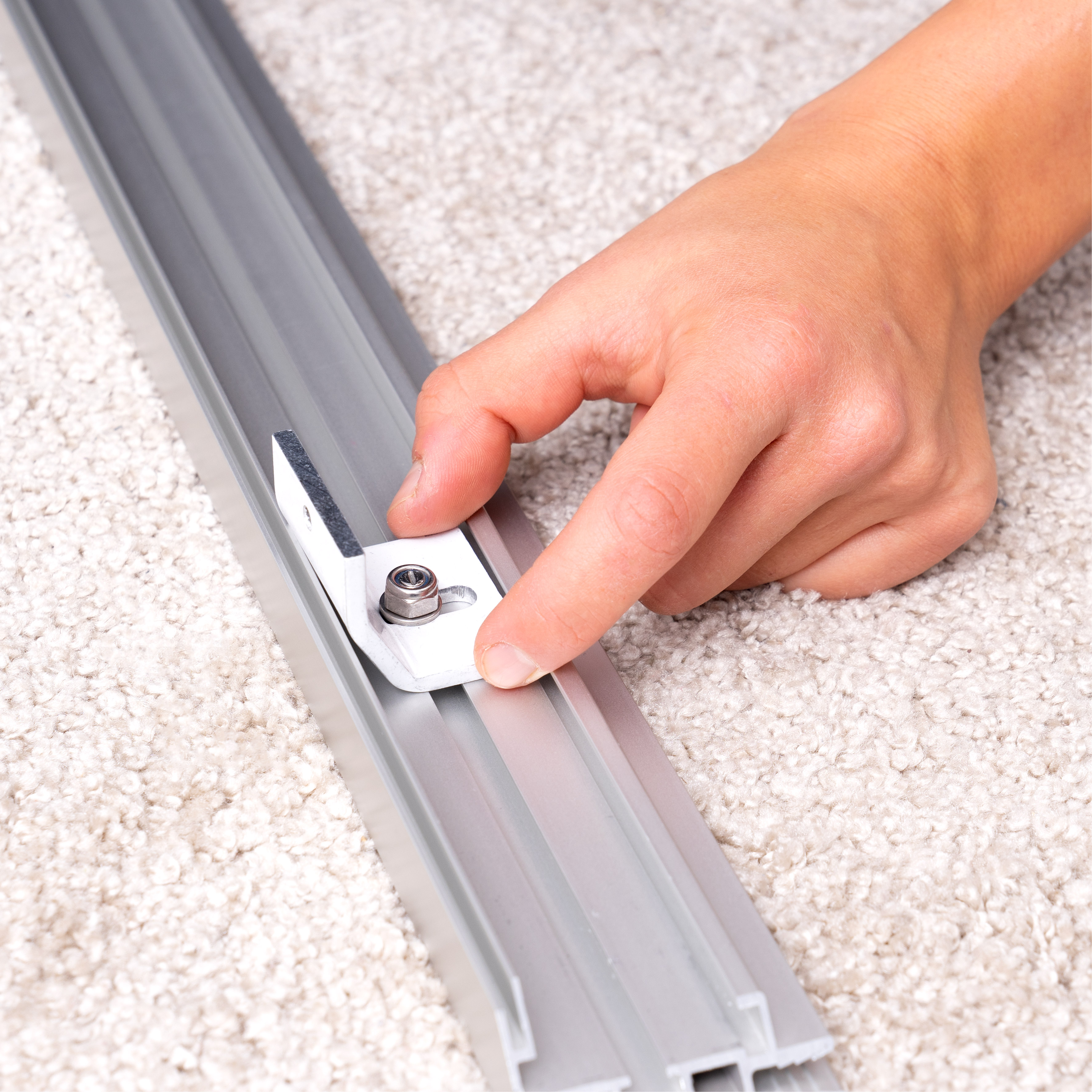

1. Wandwinkel einsetzen
Mit dem Schraubenkopf voran je 2 Wandwinkel in die obere und untere Profilschiene einsetzen.

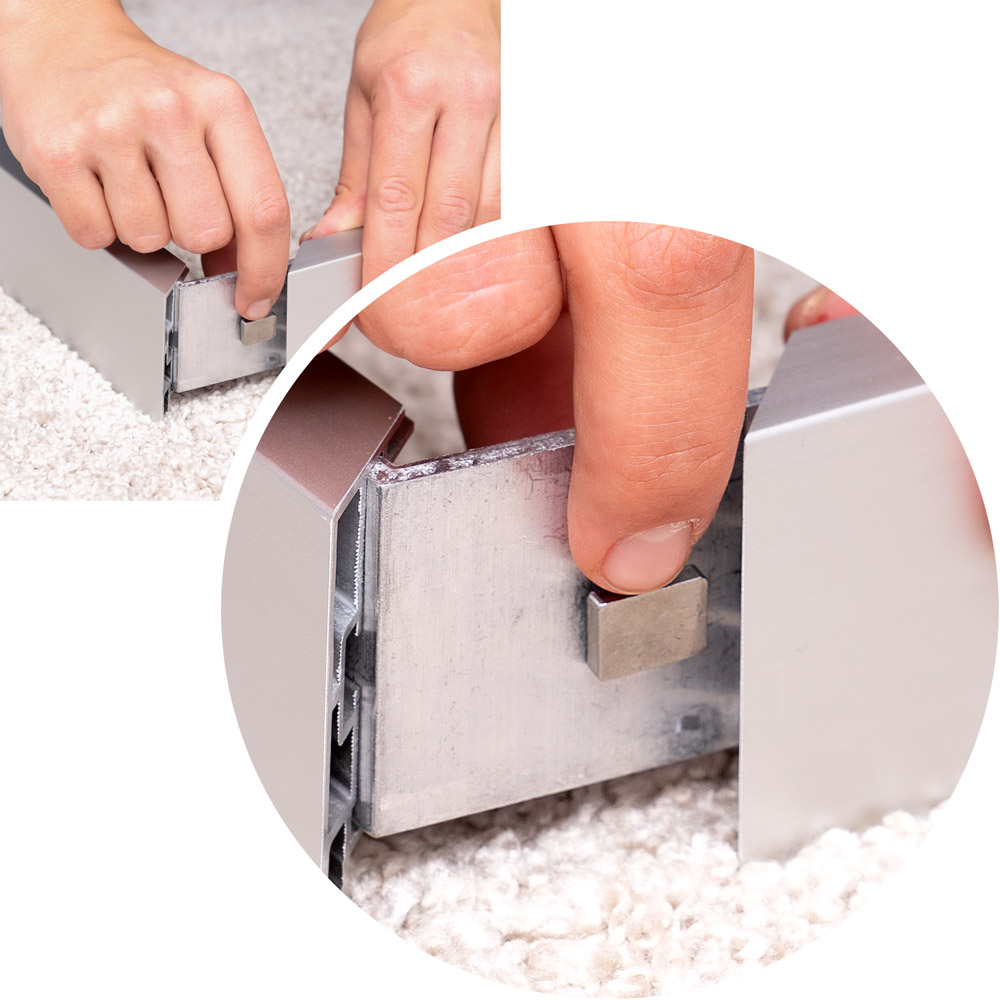

2. Eckwinkel vorbereiten

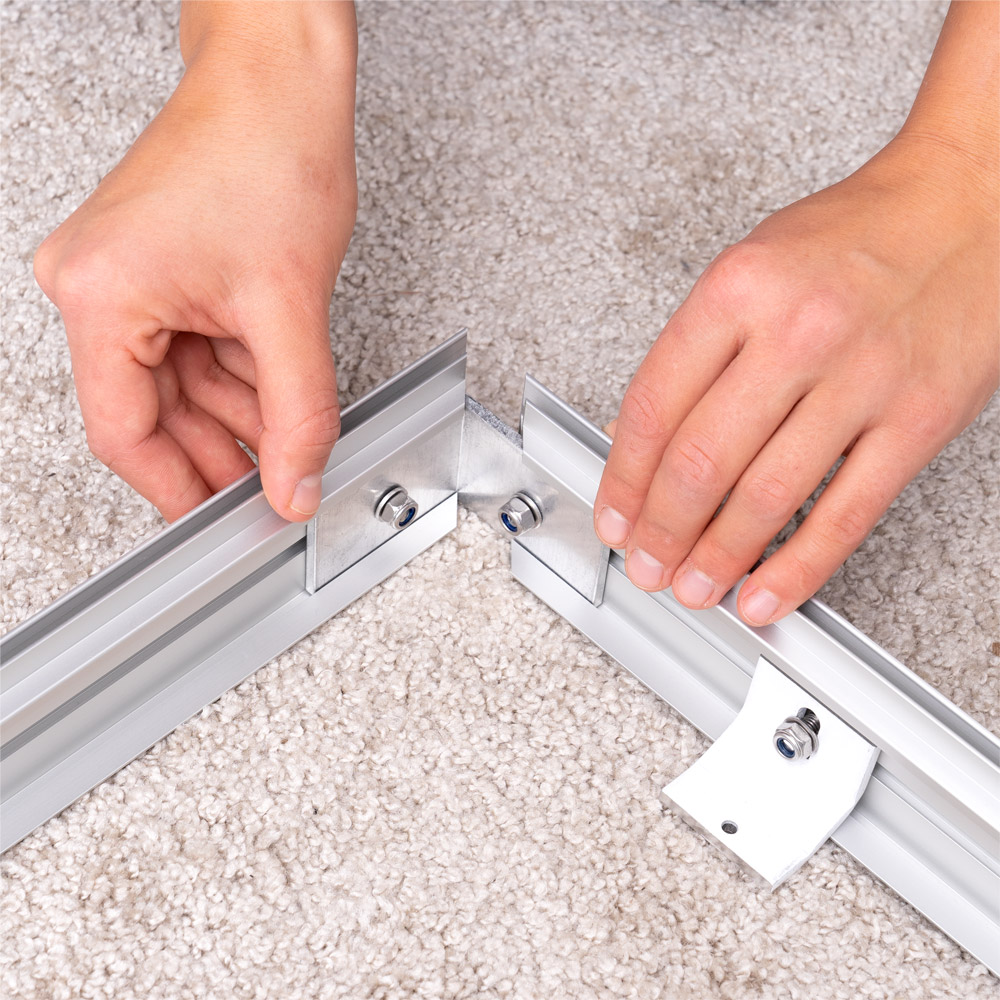

Auf der Rückseite des Eckwinkels richten Sie den Schraubenkopf so aus, dass er sich leicht in die Führung des Schienenprofiles schieben lässt.
3. Ecken verbinden / Wandwinkel platzieren
Verbinden Sie alle Profilschienen mit den Eckwinkeln. Verteilen Sie die Wandwinkel gleichmäßig in den Profilschienen und ziehen die Schrauben mit einem Schraubenschlüssel fest.
4. Rahmen mit Eckwinkel fixieren

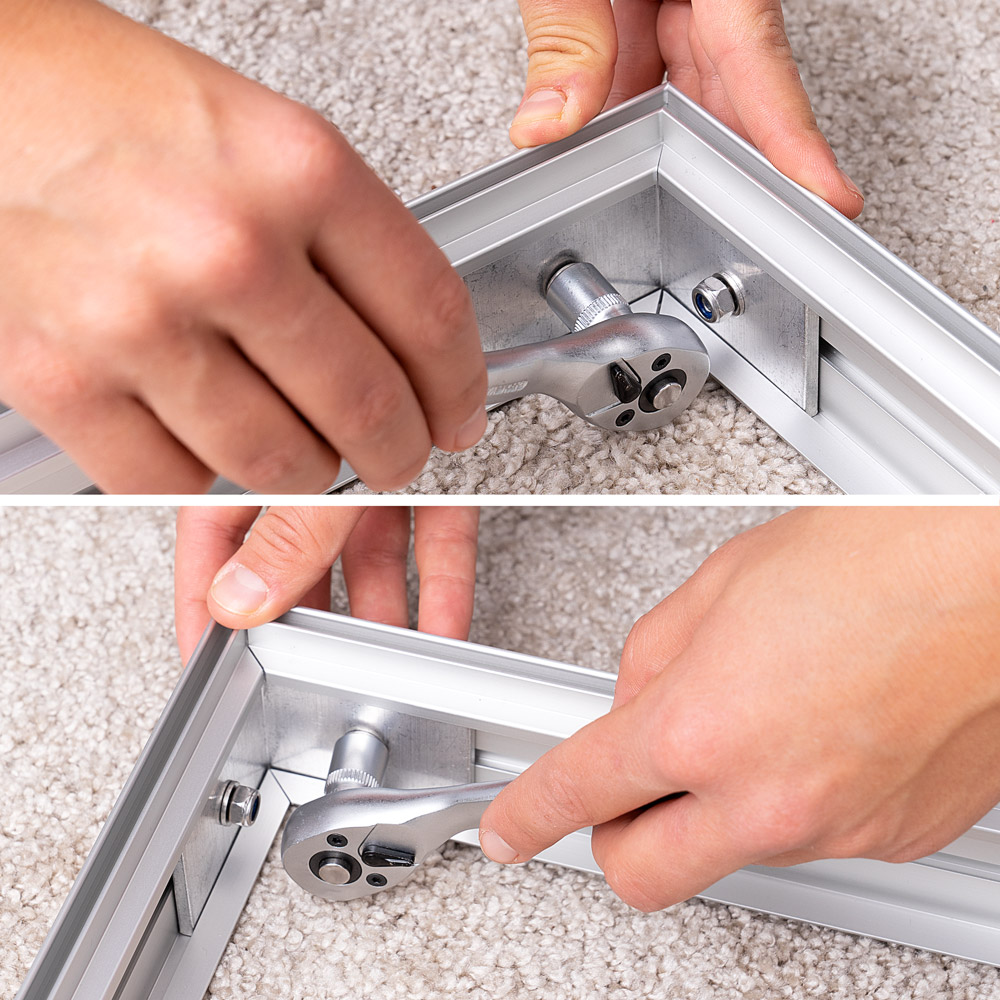

Jetzt werden alle Schrauben der Eckwinkel mit dem Schraubenschlüssel festgezogen.
5. Rahmen an der Wand ausrichten

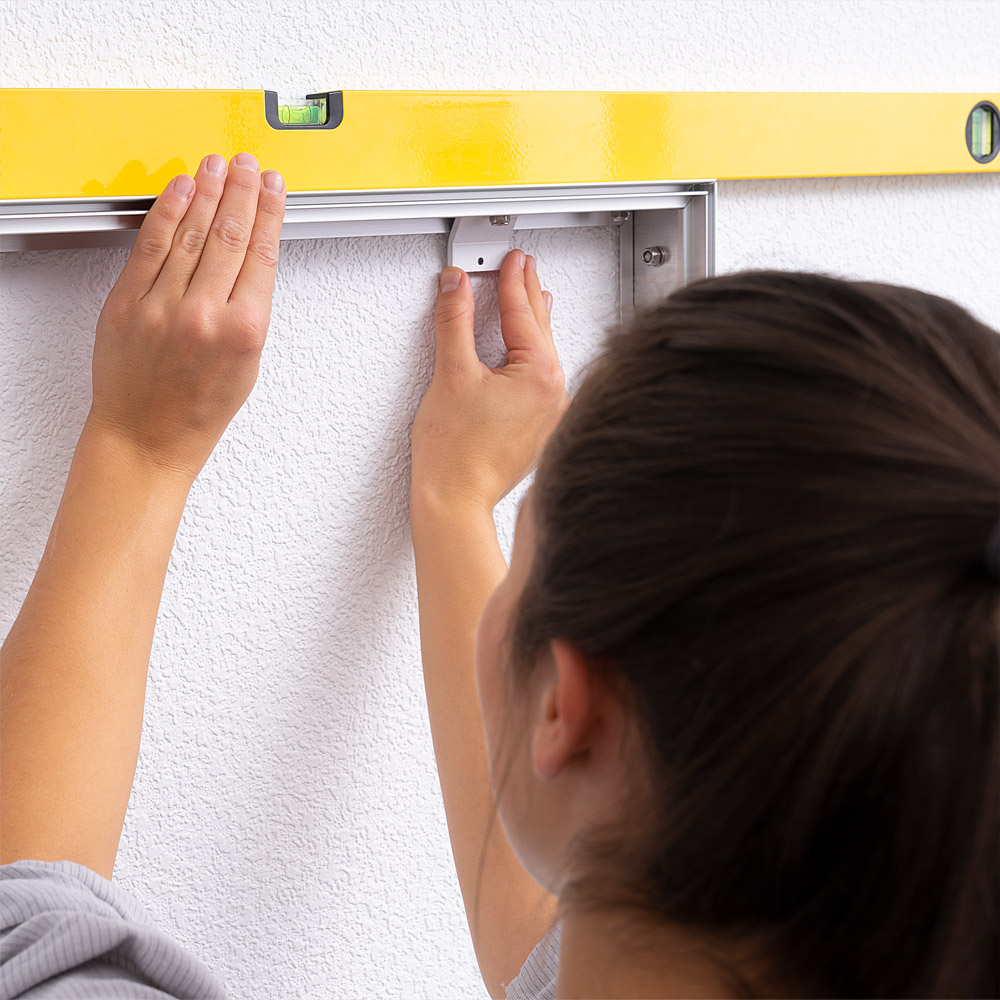

Rahmen an die gewünschten Stelle halten und mit der Wasserwaage ausrichten.
6. Bohrlöcher anzeichnen

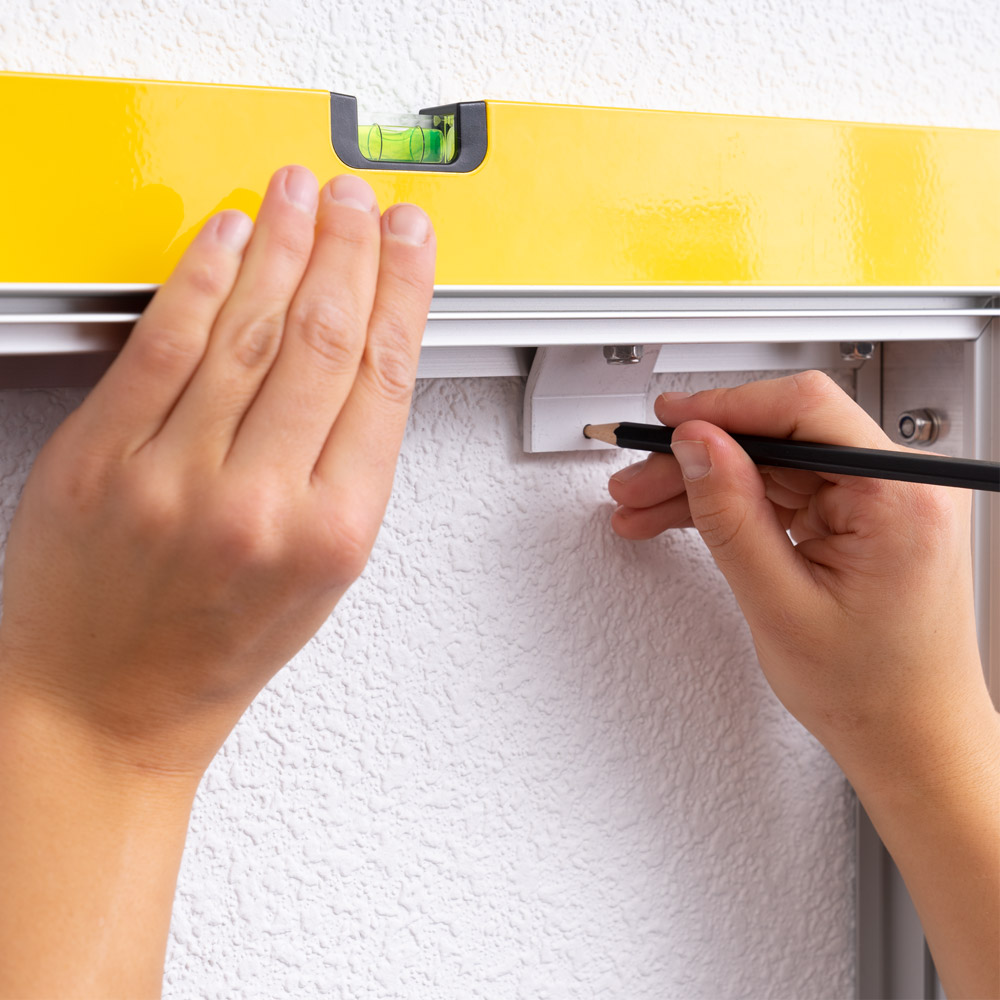

Die Bohrlöcher der Wandwinkel markieren. Nach dem Bohren die Dübel in die Löscher stecken und den Rahmen festschrauben.

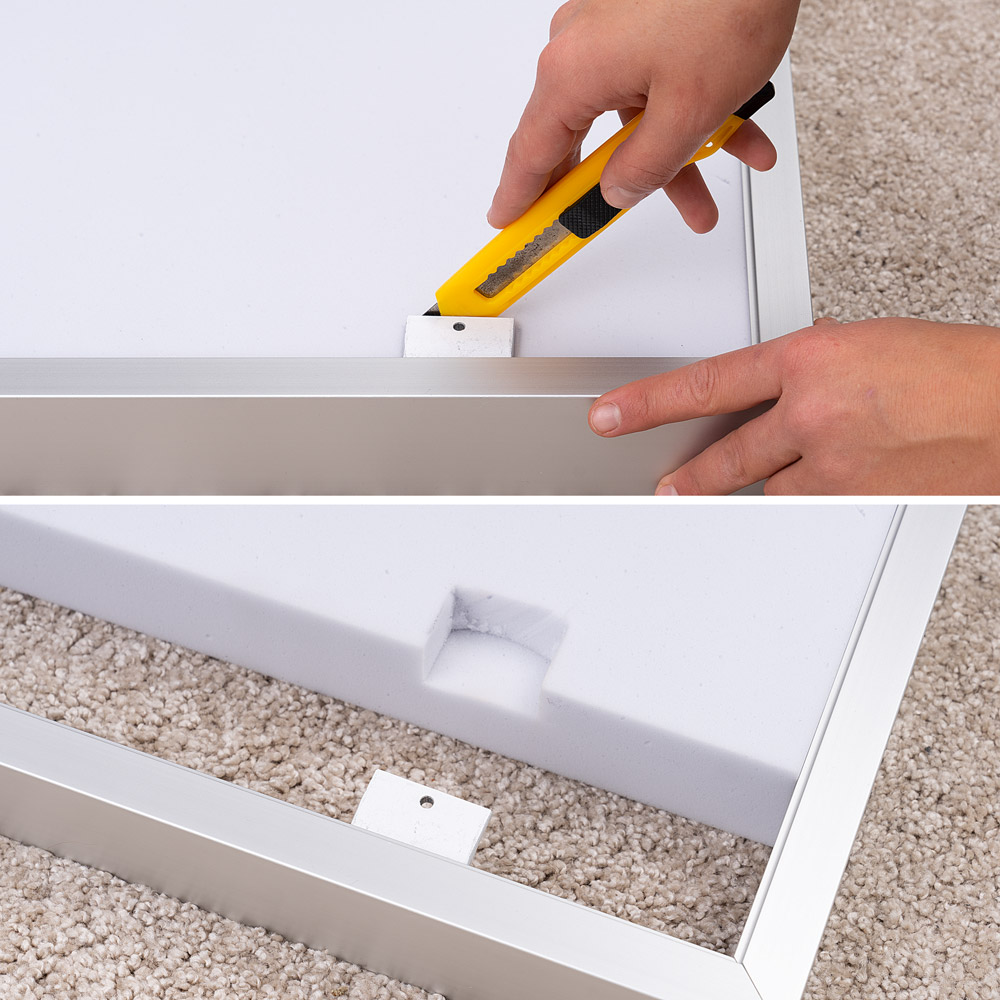

7. Absorbermaterial vorbereiten
Das Absorbermaterial an den Befestigungspunkten der Wandwinkel ausschneiden, z. B. mit einem Cuttermesser. Schneiden Sie dabei den Absorber nicht ganz bis zur Vorderseite durch.

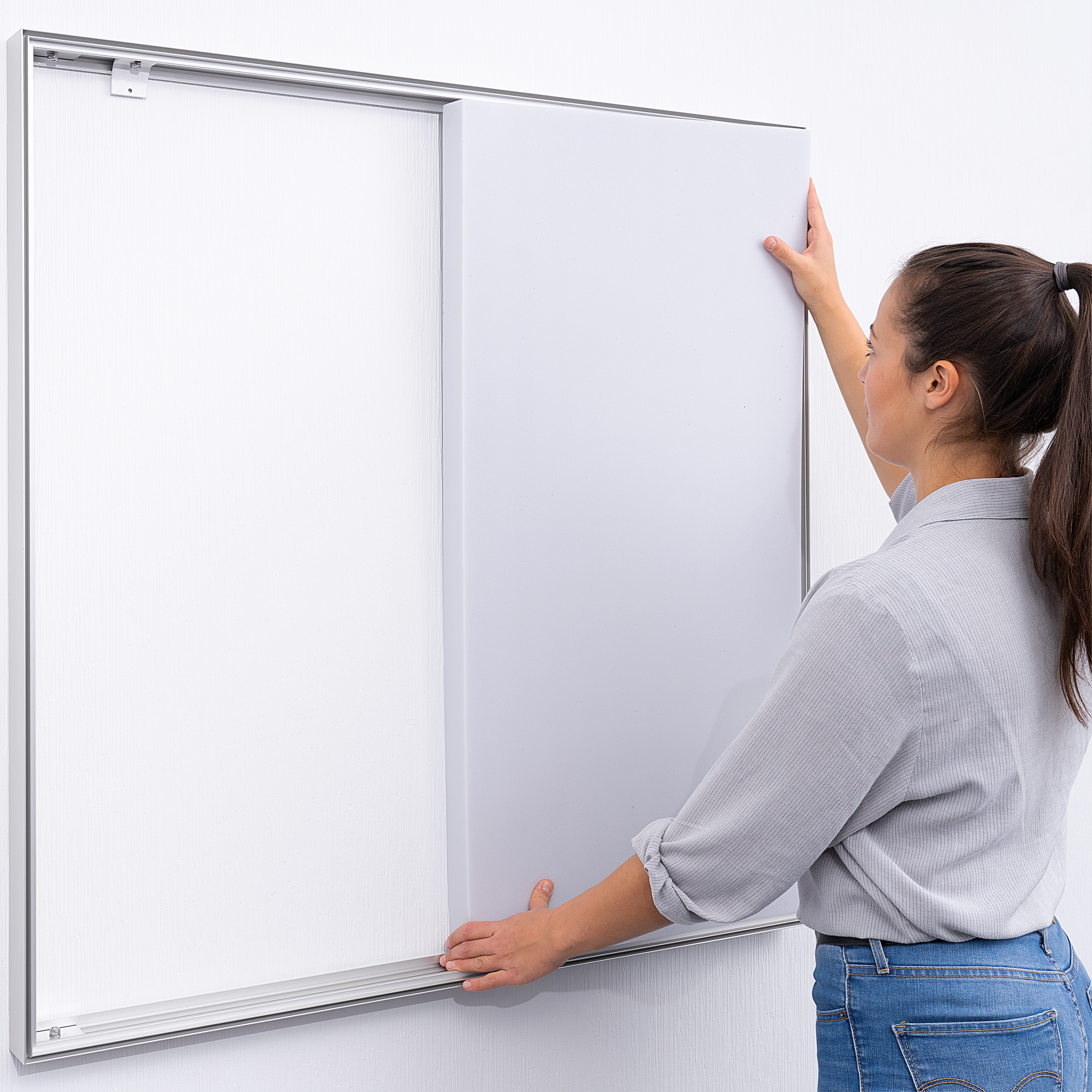

8a. Absorbermaterial einsetzen
Setze Sie die erste Absorberplatte ein - erst unten und dann oben leicht in den Rahmen drücken.
8b. Absorbermaterial einsetzen

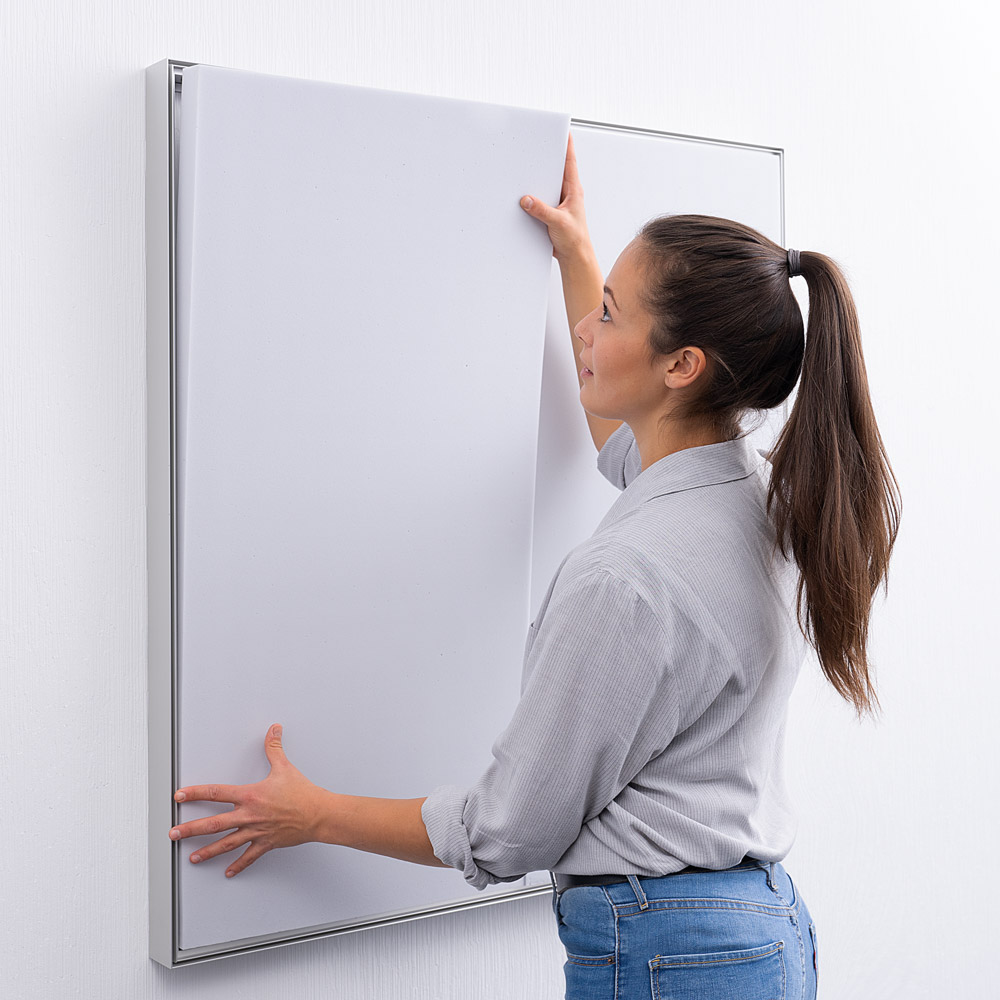

Jetzt setzen Sie die zweite Absorberplatte lückenlos in den Rahmen ein - drücken Sie das Material dabei erst unten und dann oben leicht in den Rahmen.
9. Textildruck einsetzen

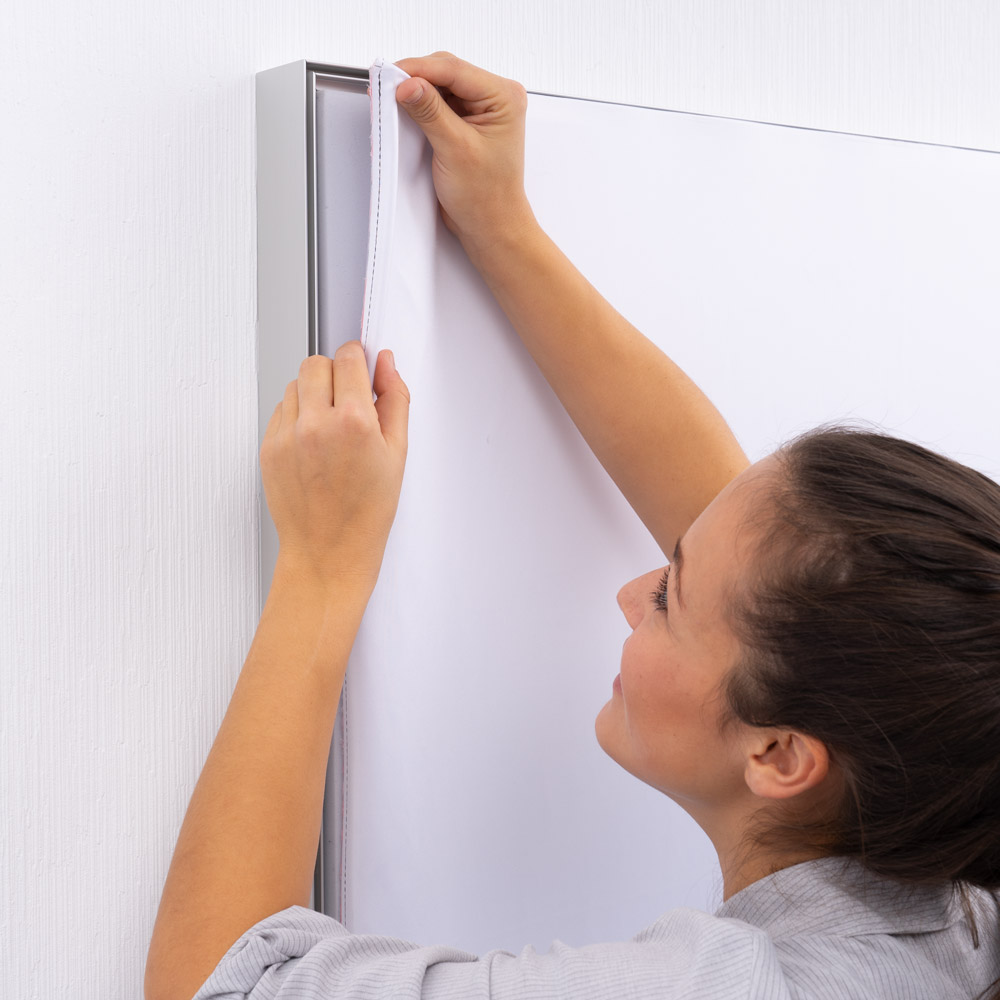

Flachkeder (Gummilippe) am Stoff leicht nach innen klappen und in die vorgesehene Nut des Rahmens drücken. Zum Schluss alles kontrolieren und überall nochmals nachdrücken.
10. Textildruck wechseln
Ziehen Sie vorsichtig an der Lasche und entfernen den Textildruck. Beim neuen Motiv, wie im Schritt 9 - "Textildruck einsetzen" beschrieben vorgehen.
